Тали уменьшенной строительной высоты (УСВ)

Тали с уменьшенной строительной высотой (УСВ)

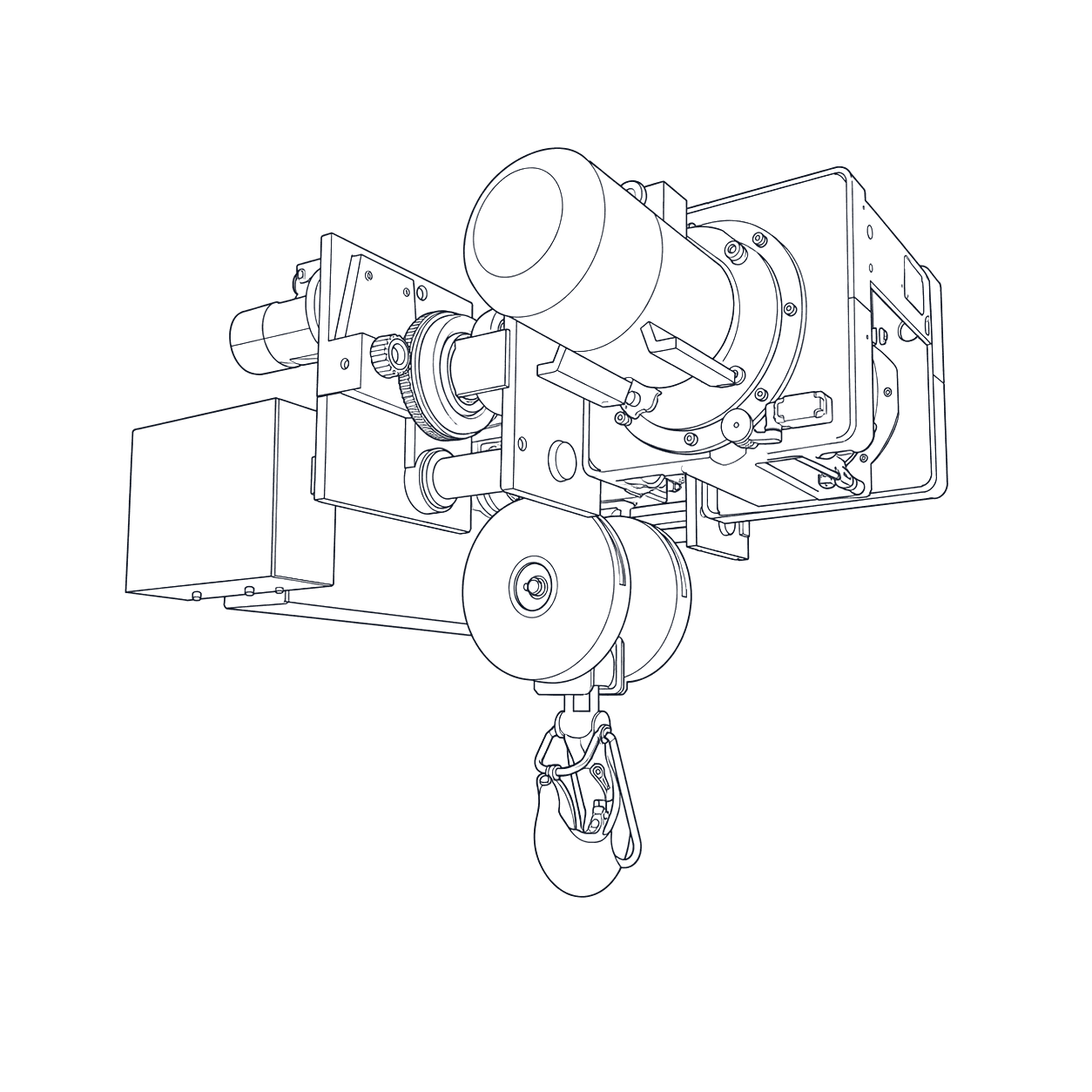

Модель МТ УСВ

Электрические канатные тали серии МТ с уменьшенной строительной высотой (УСВ) грузоподъёмностью 1–16 т для помещений с ограниченным вертикальным пространством.

Грузоподъемность: 1 - 16 т
Максимальная высота подъема: До 52 м
Исполнение: Исполнение с уменьшенной строительной высотой (УСВ)
Скорость подъема: 4 и 8 м/мин

Цену не публикуем: рассчитаем под вашу задачу и пришлём коммерческое предложение.

Характеристики

Грузоподъемность: 1 - 16 т
Максимальная высота подъема: До 52 м
Исполнение: Исполнение с уменьшенной строительной высотой (УСВ)
Скорость подъема: 4 и 8 м/мин
Скорость передвижения тали: 20 - 32 м/мин
Кратность полиспаста: 2/1 (скорость подъёма груза 8 м/мин); 4/1 (скорость подъёма груза 4 м/мин)
Напряжение питания: 380 - 400 В
Оперативное напряжение цепи управления: 24В, 42В В
Степень защиты электрооборудования: IP54, IP55, IP65, IP66
Группа режима работы: M3-M7
Режим работы двигателей: S3
Продолжительность включения: ПВ40%
Нормативные документы: ГОСТ 15150 (климатические исполнения); Тали электрические канатные типа МТ грузоподъёмностью от 1 т до 25 т — ТУ 28.22.11.112-116-00239250-2024; IEC 60529:2013 (степень защиты электрооборудования)

Модификации и размеры

Грузоподъемность, т

Высота подъёма, м

Показаны 20 из 64 модификации

Модификации «Тали с уменьшенной строительной высотой (УСВ)»
Грузоподъемностьт	H — высота подъёмам	Z — запасовка полиспаста	S — скорость подъёмам/мин
1	6	2/1	8
1	10	2/1	8
1	13	2/1	8
1	20	2/1	8
1	27	2/1	8
2	5,5	2/1	8
2	9	2/1	8
2	12	2/1	8
2	20	2/1	8
2	27	2/1	8
3,2	5,5	2/1	8
3,2	9	2/1	8
3,2	12	2/1	8
3,2	18	2/1	8
3,2	25	2/1	8
4	6	4/1	4
4	10	4/1	4
4	13	4/1	4
5	4,5	2/1	8
5	8	2/1	8

Обозначения: H — высота подъёма, м; Z — запасовка полиспаста; S — скорость подъёма, м/мин; m — масса, кг; L1–L9, H1–H4, B–B6, C, e, D — размеры, мм; R — радиус, м (значения L/H/B-размеров расшифрованы габаритными схемами каталога). «-» — прочерк в источнике.

Описание

Исполнение с уменьшенной строительной высотой (УСВ) — специальная модификация подъёмного оборудования, разработанная для эксплуатации в помещениях с ограниченным вертикальным пространством. Обеспечивает эффективное использование доступной высоты. Применяется в низких цехах, подвальных помещениях, насосных станциях.

Электрические канатные тали серий МТ и ВМТ — наследники болгарской серии «Т»; благодаря глубокой модернизации они имеют улучшенные технические характеристики, расширенный диапазон грузоподъёмности и скоростей, повышенную надёжность и ремонтопригодность.

Модульная конструкция: простота обслуживания и возможность гибкой конфигурации под любые задачи
Высокая межремонтная наработка благодаря применению планетарных редукторов
Широкий выбор исполнений: от общепромышленного до взрывозащищённого и атомного
Возможность оснащения дополнительными опциями для повышения безопасности и удобства использования

Информацию о дополнительных опциях, габаритных размерах и дополнительных вариантах исполнений уточняйте у специалистов отдела продаж.

Исполнения

Крановое исполнение — Специальная комплектация для работы в составе мостовых, консольных и козловых кранов (имеет клеммную коробку для подключения к шкафу управления крана)
Частотные преобразователи — Обеспечивают плавный пуск, регулировку скорости подъёма и передвижения, позволяя использовать двухскоростное управление
Дополнительный тормоз на подъём — Устанавливается на редуктор и обеспечивает дублирование тормозной системы; особенно важно для взрывобезопасных исполнений и работы в атомной промышленности
Концевой выключатель на подъём и спуск — Автоматически отключает двигатель при достижении крюком крайних верхнего и нижнего положений, предотвращая аварийные ситуации
Концевой выключатель на передвижение — Автоматически отключает двигатель перемещения при достижении крайних положений тележки на рельсовом пути
Радиоуправление — Дистанционное управление талью с помощью радиопультов, позволяющее оператору находиться на безопасном расстоянии и выбирать наилучший обзор
Ограничитель грузоподъёмности — Предотвращает подъём груза, масса которого превышает номинальную грузоподъёмность тали; защищает механизмы от перегрузки
Кнопка аварийного останова — Красная грибовидная кнопка для экстренной остановки всех движений тали в аварийной ситуации
Ключ марка — Блокировка включения тали: без ключа управление оборудованием невозможно, обеспечивает защиту от несанкционированного доступа (рекомендуется использовать в связке с главным контактором)
Главный контактор — Обеспечивает полное обесточивание силовой цепи тали при отключении ключа марки или кнопки аварийного останова
Дополнительная защита электродвигателя — Дополнительные термореле, предотвращающие перегрев при интенсивной работе
Звонок — Оповещает персонал о начале движения тали, повышая безопасность эксплуатации
Проблесковый маячок — Световой предупредительный сигнал, работающий синхронно со звонком или при движении тали
Прожектор — Освещает рабочую зону; включается с пульта управления
Защитный экран — Защищает ключевые узлы тали от внешних воздействий
