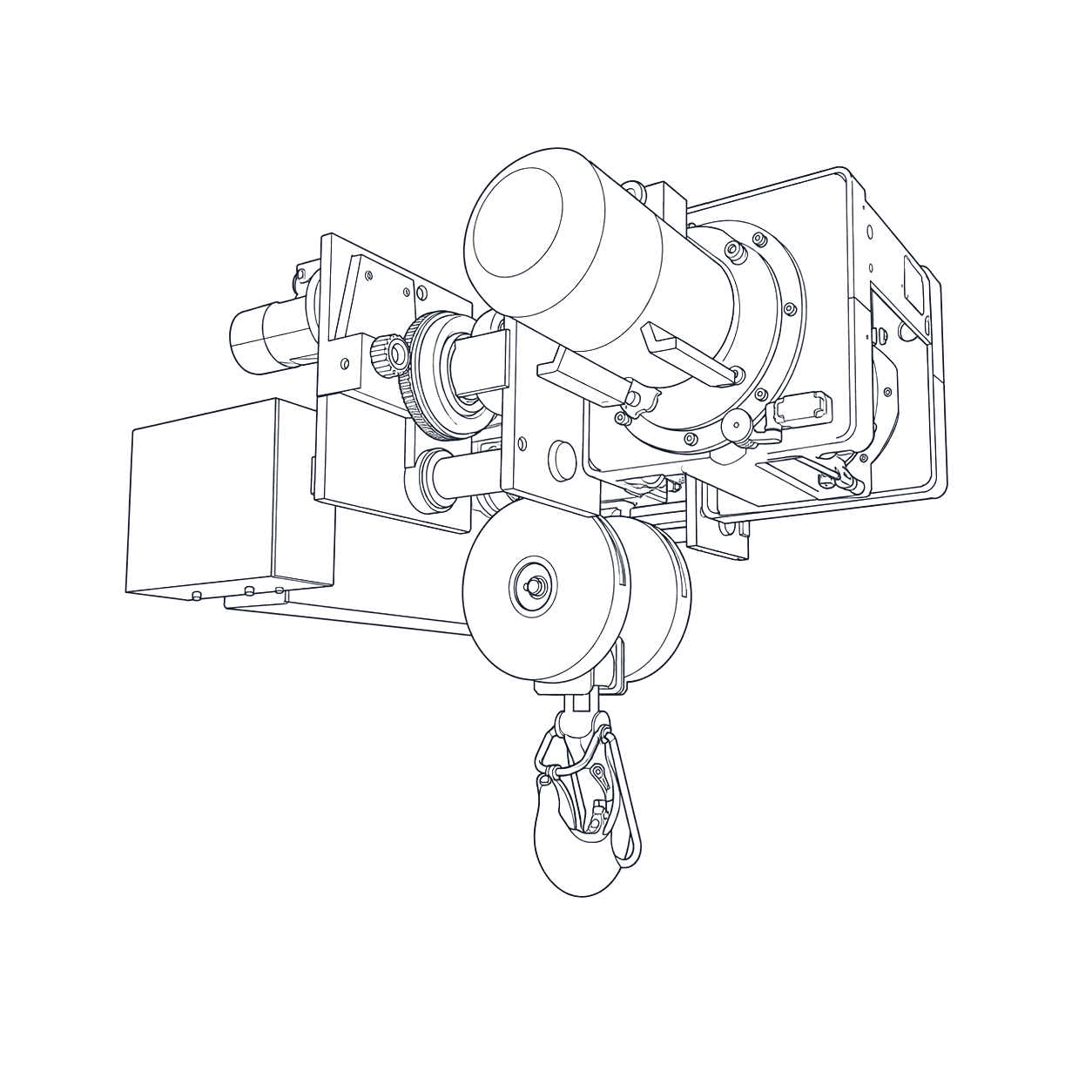

Схема электрической канатной тали
Тали увеличенной высоты

Тали увеличенной высоты

Модель МТ увеличенной высоты

Электрические канатные тали серии МТ грузоподъёмностью 2 и 5 т с увеличенной высотой подъёма до 60 м.

Грузоподъемность
2 и 5 т
Максимальная высота подъема
До 60 м
Исполнение
Стандартные и специальные исполнения с увеличенной высотой подъема
Скорость подъема
8 м/мин
Заполнить опросный лист на таль

Цену не публикуем: рассчитаем под вашу задачу и пришлём коммерческое предложение.

Характеристики

Грузоподъемность
2 и 5 т
Максимальная высота подъема
До 60 м
Исполнение
Стандартные и специальные исполнения с увеличенной высотой подъема
Скорость подъема
8 м/мин
Скорость передвижения тали
20 - 32 м/мин
Кратность полиспаста
2/1 (скорость подъёма груза 8 м/мин)
Напряжение питания
380 - 400 В
Оперативное напряжение цепи управления
24В, 42В В
Степень защиты электрооборудования
IP54, IP55, IP65, IP66
Группа режима работы
M3-M7
Режим работы двигателей
S3
Продолжительность включения
ПВ40%
Нормативные документы
ГОСТ 15150 (климатические исполнения); Тали электрические канатные типа МТ грузоподъёмностью от 1 т до 25 т — ТУ 28.22.11.112-116-00239250-2024; IEC 60529:2013 (степень защиты электрооборудования)

Модификации и размеры

Высота подъёма, м

3 модификации

Модификации «Тали увеличенной высоты»
ГрузоподъемностьтH — высота подъёмамZ — запасовка полиспастаS — скорость подъёмам/минЦена
5462/18
5542/18
5602/18

Обозначения: H — высота подъёма, м; Z — запасовка полиспаста; S — скорость подъёма, м/мин; m — масса, кг; L1–L9, H1–H4, B–B6, C, e, D — размеры, мм; R — радиус, м (значения L/H/B-размеров расшифрованы габаритными схемами каталога). «-» — прочерк в источнике.

Описание

Стандартные и специальные исполнения тали с увеличенной высотой подъёма.

Электрические канатные тали серий МТ и ВМТ — наследники болгарской серии «Т»; благодаря глубокой модернизации они имеют улучшенные технические характеристики, расширенный диапазон грузоподъёмности и скоростей, повышенную надёжность и ремонтопригодность.

  • Модульная конструкция: простота обслуживания и возможность гибкой конфигурации под любые задачи
  • Высокая межремонтная наработка благодаря применению планетарных редукторов
  • Широкий выбор исполнений: от общепромышленного до взрывозащищённого и атомного
  • Возможность оснащения дополнительными опциями для повышения безопасности и удобства использования

Информацию о дополнительных опциях, габаритных размерах и дополнительных вариантах исполнений уточняйте у специалистов отдела продаж.

Исполнения

  • Крановое исполнение — Специальная комплектация для работы в составе мостовых, консольных и козловых кранов (имеет клеммную коробку для подключения к шкафу управления крана)
  • Частотные преобразователи — Обеспечивают плавный пуск, регулировку скорости подъёма и передвижения, позволяя использовать двухскоростное управление
  • Дополнительный тормоз на подъём — Устанавливается на редуктор и обеспечивает дублирование тормозной системы; особенно важно для взрывобезопасных исполнений и работы в атомной промышленности
  • Концевой выключатель на подъём и спуск — Автоматически отключает двигатель при достижении крюком крайних верхнего и нижнего положений, предотвращая аварийные ситуации
  • Концевой выключатель на передвижение — Автоматически отключает двигатель перемещения при достижении крайних положений тележки на рельсовом пути
  • Радиоуправление — Дистанционное управление талью с помощью радиопультов, позволяющее оператору находиться на безопасном расстоянии и выбирать наилучший обзор
  • Ограничитель грузоподъёмности — Предотвращает подъём груза, масса которого превышает номинальную грузоподъёмность тали; защищает механизмы от перегрузки
  • Кнопка аварийного останова — Красная грибовидная кнопка для экстренной остановки всех движений тали в аварийной ситуации
  • Ключ марка — Блокировка включения тали: без ключа управление оборудованием невозможно, обеспечивает защиту от несанкционированного доступа (рекомендуется использовать в связке с главным контактором)
  • Главный контактор — Обеспечивает полное обесточивание силовой цепи тали при отключении ключа марки или кнопки аварийного останова
  • Дополнительная защита электродвигателя — Дополнительные термореле, предотвращающие перегрев при интенсивной работе
  • Звонок — Оповещает персонал о начале движения тали, повышая безопасность эксплуатации
  • Проблесковый маячок — Световой предупредительный сигнал, работающий синхронно со звонком или при движении тали
  • Прожектор — Освещает рабочую зону; включается с пульта управления
  • Защитный экран — Защищает ключевые узлы тали от внешних воздействий
