Тали взрывобезопасного исполнения (серия ВМТ, ВБИ)

Модель ВМТ

Электрические канатные тали серии ВМТ взрывобезопасного исполнения (ВБИ) на базе серии МТ грузоподъёмностью 1–25 т.

Грузоподъемность: 1 - 25 т
Максимальная высота подъема: До 52 м
Исполнение: Серия ВМТ (ВБИ)
Скорость подъема: 4 и 8 м/мин

Цену не публикуем: рассчитаем под вашу задачу и пришлём коммерческое предложение.

Характеристики

Грузоподъемность: 1 - 25 т
Максимальная высота подъема: До 52 м
Исполнение: Серия ВМТ (ВБИ)
Скорость подъема: 4 и 8 м/мин
Скорость передвижения тали: 20 - 32 м/мин
Кратность полиспаста: 2/1 (скорость подъёма груза 8 м/мин); 4/1 (скорость подъёма груза 4 м/мин)
Напряжение питания: 380 - 400 В
Оперативное напряжение цепи управления: 24В, 42В В
Степень защиты электрооборудования: IP54, IP55, IP65, IP66
Группа режима работы: M3-M7
Режим работы двигателей: S3
Продолжительность включения: ПВ40%
Нормативные документы: ГОСТ 15150 (климатические исполнения); IEC 60529:2013 (степень защиты электрооборудования)

Модификации и размеры

Грузоподъемность, т

Высота подъёма, м

Показаны 20 из 46 модификаций

Модификации «Тали взрывобезопасного исполнения (серия ВМТ, ВБИ)»
Грузоподъемностьт	H — высота подъёмам	Z — запасовка полиспаста	S — скорость подъёмам/мин
1	6	2/1	8
1	10	2/1	8
1	13	2/1	8
1	20	2/1	8
1	27	2/1	8
2	5,5	2/1	8
2	9	2/1	8
2	12	2/1	8
2	20	2/1	8
2	27	2/1	8
3,2	5,5	2/1	8
3,2	9	2/1	8
3,2	12	2/1	8
3,2	18	2/1	8
3,2	25	2/1	8
4	6	4/1	4
6,3	6	4/1	4
8	8	2/1	8
8	12	2/1	8
8	17	2/1	8

Обозначения: H — высота подъёма, м; Z — запасовка полиспаста; S — скорость подъёма, м/мин; m — масса, кг; L1–L9, H1–H4, B–B6, C, e, D — размеры, мм; R — радиус, м (значения L/H/B-размеров расшифрованы габаритными схемами каталога). «-» — прочерк в источнике. Размеры тележки зависят от числа тележек: у талей с одной тележкой они указаны в колонках L5–L6, у талей с двумя тележками — в колонках L7–L8; колонка L9 в габаритной схеме ВБИ отсутствует («-»).

Описание

Серия ВМТ (ВБИ) — специализированная серия, разработанная на базе серии МТ. Взрывозащита обеспечивается за счёт создания пламегасящей оболочки, которая охлаждает продукты сгорания при возможном внутреннем взрыве, предотвращая воспламенение окружающей среды.

Электрические канатные тали серий МТ и ВМТ — наследники болгарской серии «Т»; благодаря глубокой модернизации они имеют улучшенные технические характеристики, расширенный диапазон грузоподъёмности и скоростей, повышенную надёжность и ремонтопригодность.

Модульная конструкция: простота обслуживания и возможность гибкой конфигурации под любые задачи
Высокая межремонтная наработка благодаря применению планетарных редукторов
Широкий выбор исполнений: от общепромышленного до взрывозащищённого и атомного
Возможность оснащения дополнительными опциями для повышения безопасности и удобства использования

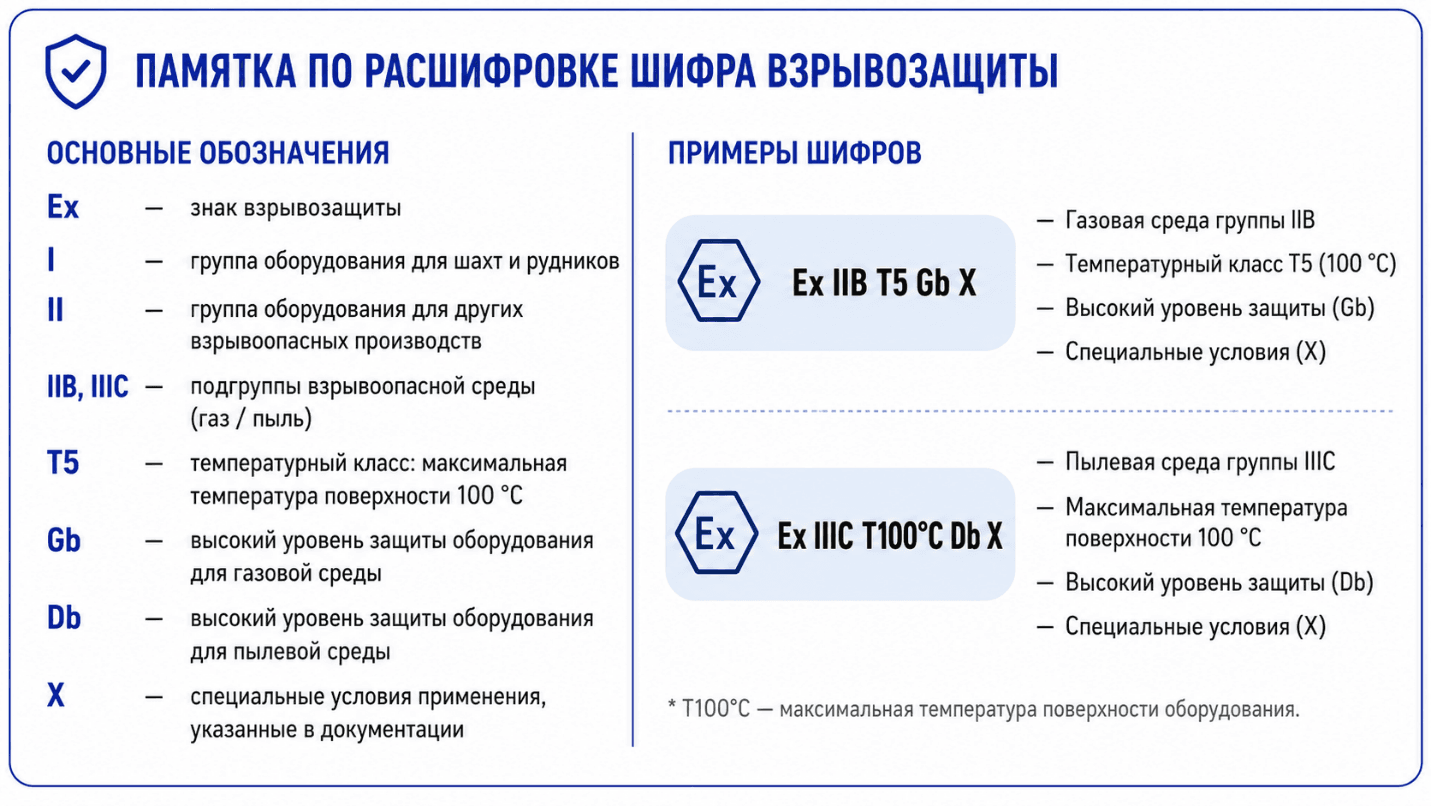

В каталоге талей приведена памятка по расшифровке шифра взрывозащиты (изображение).

Информацию о дополнительных опциях, габаритных размерах и дополнительных вариантах исполнений уточняйте у специалистов отдела продаж.

Исполнения

Крановое исполнение — Специальная комплектация для работы в составе мостовых, консольных и козловых кранов (имеет клеммную коробку для подключения к шкафу управления крана)
Частотные преобразователи — Обеспечивают плавный пуск, регулировку скорости подъёма и передвижения, позволяя использовать двухскоростное управление
Дополнительный тормоз на подъём — Устанавливается на редуктор и обеспечивает дублирование тормозной системы; особенно важно для взрывобезопасных исполнений и работы в атомной промышленности
Концевой выключатель на подъём и спуск — Автоматически отключает двигатель при достижении крюком крайних верхнего и нижнего положений, предотвращая аварийные ситуации
Концевой выключатель на передвижение — Автоматически отключает двигатель перемещения при достижении крайних положений тележки на рельсовом пути
Радиоуправление — Дистанционное управление талью с помощью радиопультов, позволяющее оператору находиться на безопасном расстоянии и выбирать наилучший обзор
Ограничитель грузоподъёмности — Предотвращает подъём груза, масса которого превышает номинальную грузоподъёмность тали; защищает механизмы от перегрузки
Кнопка аварийного останова — Красная грибовидная кнопка для экстренной остановки всех движений тали в аварийной ситуации
Ключ марка — Блокировка включения тали: без ключа управление оборудованием невозможно, обеспечивает защиту от несанкционированного доступа (рекомендуется использовать в связке с главным контактором)
Главный контактор — Обеспечивает полное обесточивание силовой цепи тали при отключении ключа марки или кнопки аварийного останова
Дополнительная защита электродвигателя — Дополнительные термореле, предотвращающие перегрев при интенсивной работе
Звонок — Оповещает персонал о начале движения тали, повышая безопасность эксплуатации
Проблесковый маячок — Световой предупредительный сигнал, работающий синхронно со звонком или при движении тали
Прожектор — Освещает рабочую зону; включается с пульта управления
Защитный экран — Защищает ключевые узлы тали от внешних воздействий

Документы

Сертификат взрывозащиты: тали до 10 т (ВТЭ, ВМТ)PDF · 5,2 МБ
